Cómo abocardar una tubería de aire acondicionado

En este artículo te enseñamos paso a paso y con fotografías, el proceso y las herramientas necesarias para realizar un correcto abocardado de las tuberías de instalación de sistemas de aire acondicionado doméstico. El abocardado de las tuberías es uno de las etapas más importantes en la instalación de un aire acondicionado. Un correcto abocardado es fundamental para evitar pérdidas de gas refrigerante.



El abocardador en su caja. En este caso se trata de un abocardador ROCAIR, material profesional.
El abocardador en su caja. En este caso se trata de un abocardador ROCAIR, material profesional.

Detalle del abocardador
Detalle del abocardador fuera de la caja. Construido de tal forma que no se necesite utilizar mucha fuerza.

La flecha roja señala el cono del abocardador que, al ir presionando el extremo de la tubería, producirá el abocardado.
La flecha roja señala el cono del abocardador que, al ir presionando el extremo de la tubería, producirá el abocardado.

Aquí se puede apreciar la tubería más utilizada para la instalación de aire acondicionado split. En este caso se trata de 3/8" y 1/2".
Aquí se puede apreciar la tubería más utilizada para la instalación de aire acondicionado split. En este caso se trata de 3/8" y 1/2".

En esta imagen se aprecia el extremo del tubo ya abocardado. Puede verse que no es perfecto ya que presenta algunos arañazos.
En esta imagen se aprecia el extremo del tubo ya abocardado. Puede verse que no es perfecto ya que presenta algunos arañazos.

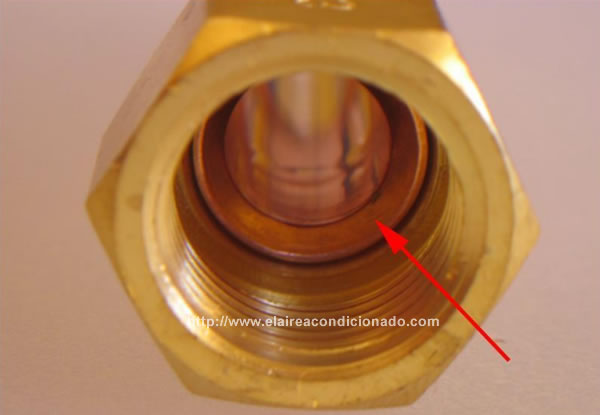

Detalle de cómo se asienta el abocardado en la tuerca que servirá para unir los tubos.
Detalle de cómo se asienta el abocardado en la tuerca que servirá para unir los tubos.

Unión del tubo sin roscar. Se aprecia como quedará perfectamente conectado el borde del tubo con el borde de la pieza roscada.
Unión del tubo sin roscar. Se aprecia como quedará perfectamente conectado el borde del tubo con el borde de la pieza roscada.

Antes de comenzar mejor hacemos unas pruebas. Para ello cortamos un trozo de tubo usando el cortatubos. En este caso utilizamos el cortatubos grande.
Antes de comenzar mejor hacemos unas pruebas. Para ello cortamos un trozo de tubo usando el cortatubos. En este caso utilizamos el cortatubos grande.

Trozo de tubo y tuerca con los que realizaremos las pruebas de abocardado.
Trozo de tubo y tuerca con los que realizaremos las pruebas de abocardado.

Eliminamos las posibles rebabas que pueda tener el interior del tubo.
Eliminamos las posibles rebabas que pueda tener el interior del tubo.

Colocamos la tubería en la pieza de sujección.
Colocamos la tubería en la pieza de sujección.

La pieza de sujeccion sirve para varios diámetros. La tubería se debe colocar en el diámetro correspondiente.
La pieza de sujeccion sirve para varios diámetros. La tubería se debe colocar en el diámetro correspondiente.

La pieza en la que hemos colocado la tubería, se fija con el abocardador sujetándola firmemente con la manivela de la foto.
La pieza en la que hemos colocado la tubería, se fija con el abocardador sujetándola firmemente con la manivela de la foto.

Detalle de la pieza de sujección fijada con el abocardador y la tubería fírmemente sujeta.
Detalle de la pieza de sujección fijada con el abocardador y la tubería fírmemente sujeta.

A continuación, se gira la mariposa del abocardador.
A continuación, se gira la mariposa del abocardador.

Se observa el avance del cono de abocardador y como se acerca al extremo de la tubería.
Se observa el avance del cono de abocardador y como se acerca al extremo de la tubería.

Detalle del cono sin tocar todavía la tubería.
Detalle del cono sin tocar todavía la tubería.

Ya se está realizando el abocardado. Se observa la posición inclinada del cono que gira de forma excéntrica.
Ya se está realizando el abocardado. Se observa la posición inclinada del cono que gira de forma excéntrica.

Cuando la manivela ya no gira más, el abocardado está hecho. Ahora hay que retirar las manivelas y sujecciones en orden inverso al anterior.
Cuando la manivela ya no gira más, el abocardado está hecho. Ahora hay que retirar las manivelas y sujecciones en orden inverso al anterior.

Ahora lo que toca es hacer más pruebas hasta que veamos que nos sale sin ningún tipo de problema.
Ahora lo que toca es hacer más pruebas hasta que veamos que nos sale sin ningún tipo de problema.

Una vez que hagamos muchas pruebas podremos proceder a hacer el abocardado de la instalación.
Una vez que hagamos muchas pruebas podremos proceder a hacer el abocardado de la instalación.

Es conveniente meter el aislante y la tuerca antes de proceder al abocardado.
Es conveniente meter el aislante y la tuerca antes de proceder al abocardado.

Ahora hay que repetir los mismos pasos que antes. Primero colocamos la pieza de sujección.
Ahora hay que repetir los mismos pasos que antes. Primero colocamos la pieza de sujección.

Al igual que antes, se desliza el abocardador por la pieza de sujección hasta llevarlo a su posición frente a la tubería.
Al igual que antes, se desliza el abocardador por la pieza de sujección hasta llevarlo a su posición frente a la tubería.

El abocardador ya sujeto y en suposición correcta para realizar el abocardado.
El abocardador ya sujeto y en suposición correcta para realizar el abocardado.

Una vez finalizado el abocardado hay que comprobar que hemos utilizado el diámetro correcto y que el tubo encaja perfectamente en la tuerca.
Una vez finalizado el abocardado hay que comprobar que hemos utilizado el diámetro correcto y que el tubo encaja perfectamente en la tuerca.

Detalle de como quedará la unión de la tubería, perfectamente asentada.
Detalle de como quedará la unión de la tubería, perfectamente asentada.

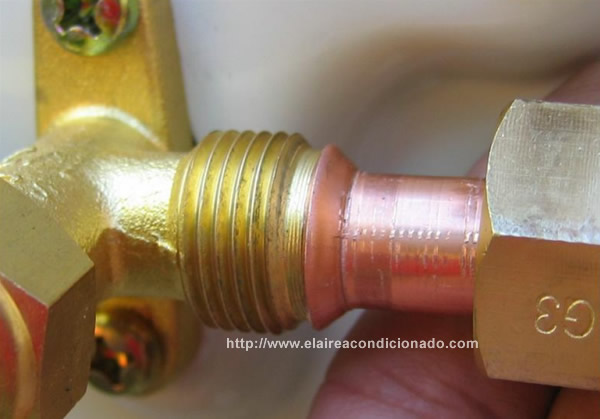

Presentación del tubo sobre la pieza a la que se va a unir.
Presentación del tubo sobre la pieza a la que se va a unir.

En la foto puede apreciarse la diferencia de entre corte realizado con un cortatubos (iaquierda) y un corte realizado con una sierra (derecha).
En la foto puede apreciarse la diferencia de entre corte realizado con un cortatubos (iaquierda) y un corte realizado con una sierra (derecha).
