Anexo - Gráficos comparativos

Anexo del artículo: Estudio de campo para comparar 4 refrigerantes en la misma instalación R-507, R-407A, R-407F, R-442A, para baja temperatura de evaporación (-30°C)

1.1 - Comparación del C.O.P. Frigorífico obtenido

1.1.1 - C.O.P. con R-507

Vemos que el C.O.P. obtenido se mantiene estable entre 1.8 y 1.95 durante toda la medición, siendo la media de 1.9, cuando la temperatura de condensación era de 30ºC.

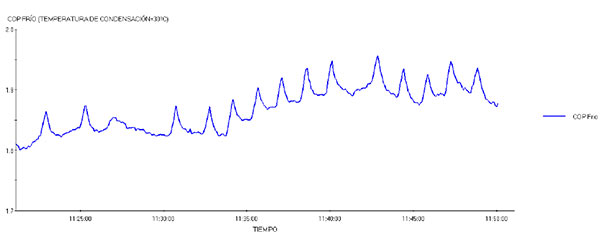

C.O.P. con R-507
click en la imagen para ampliar

1.1.2 - C.O.P. con R-407F

Vemos que el C.O.P. obtenido se mantiene estable entre 2.1 y 2.3 durante toda la medición, siendo la media de 2.14, cuando la temperatura de condensación era de 30ºC.

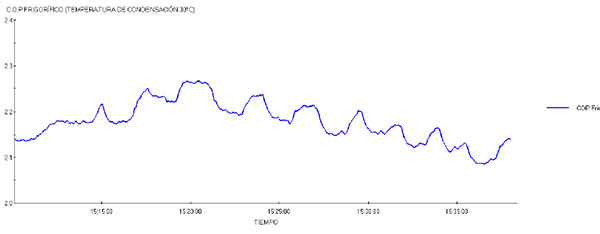

C.O.P. con R-407F
click en la imagen para ampliar

1.1.3 - C.O.P. con R-407A

Vemos que el C.O.P. obtenido se mantiene estable entre 1.9 y 2.15 durante toda la medición, estabilizándose alrededor de 2.11, cuando la temperatura de condensación era de 31ºC.

C.O.P. con R-407A
click en la imagen para ampliar

1.1.4 - C.O.P. con R-442A

Vemos que el C.O.P. obtenido se mantiene estable entre 2.1 y 2.5 durante toda la medición, siendo la media de 2.3, cuando la temperatura de condensación era de 30ºC.

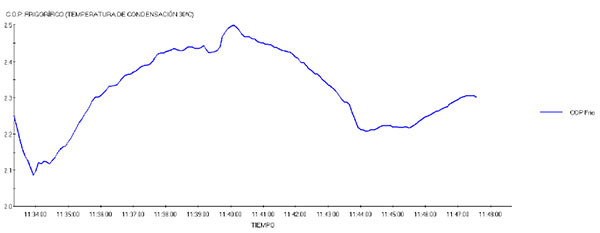

C.O.P. con R-442A
click en la imagen para ampliar

Conclusiones:

REFRIGERANTER-507R-407FR-407AR-442A
C.O.P. MEDIO1.872.182.042.30



1.2 - Comparación de la temperatura de descarga

1.2.1 - Temperatura de descarga con R-507

La temperatura de descarga oscila entre 69º y 71º durante toda la medición, cuando la temperatura de condensación era de 30ºC.

Temperatura de descarga con R-507
click en la imagen para ampliar

1.2.2 - Temperatura de descarga con R-407F

La temperatura de descarga oscila entre 89º Y 94º durante toda la medición, siendo la media de 93º, cuando la temperatura de condensación era de 30ºC.

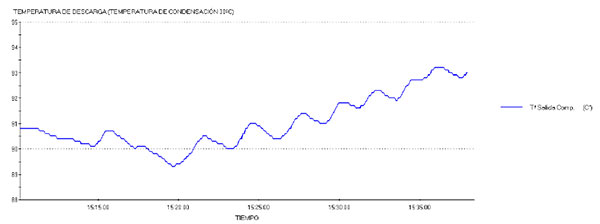

Temperatura de descarga con R-407F
click en la imagen para ampliar

1.2.3 - Temperatura de descarga con R-407A

La temperatura de descarga oscila entre 72º Y 88º durante toda la medición, estabilizándose alrededor de 87ºC, cuando la temperatura de condensación era de 31ºC.

Temperatura de descarga con R-407A
click en la imagen para ampliar

1.2.4 - Temperatura de descarga con R-442A

La temperatura de descarga oscila entre 85º Y 95º durante toda la medición, siendo la media de 90ºC, cuando la temperatura de condensación era de 30ºC.

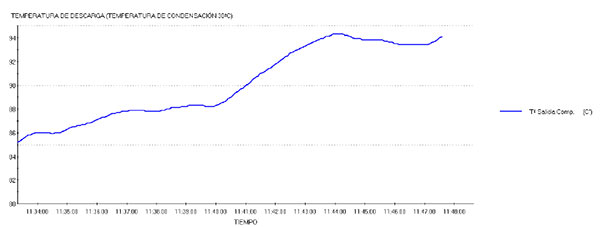

Temperatura de descarga con R-442A
click en la imagen para ampliar

Conclusiones:

REFRIGERANTER-507R-407FR-407AR-442A
TEMPERATURA DE DESCARGA MEDIA (ºC)70.591.58590



1.3 - Comparación de potencias frigoríficas y caloríficas

Veamos ahora que potencia frigorífica consiguen los cuatro refrigerantes, y la potencia calorífica que disipan los condensadores.

1.3.1 - Potencia frigorífica/calorífica con R-507

La potencia frigorífica se sitúa alrededor de los 30 KW y la calorífica alrededor de 45 KW.

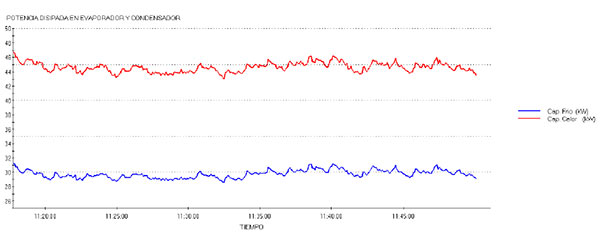

Potencia frigorífica/calorífica con R-507
click en la imagen para ampliar

1.3.2 - Potencia frigorífica/calorífica con R-407F

En este caso, la potencia frigorífica media se sitúa alrededor de los 32 KW y la calorífica alrededor de 47KW.

Potencia frigorífica/calorífica con R-407F
click en la imagen para ampliar

1.3.2 - Potencia frigorífica/calorífica con R-407A

En este caso, la potencia frigorífica media se sitúa alrededor de los 32KW y la calorífica alrededor de 46KW.

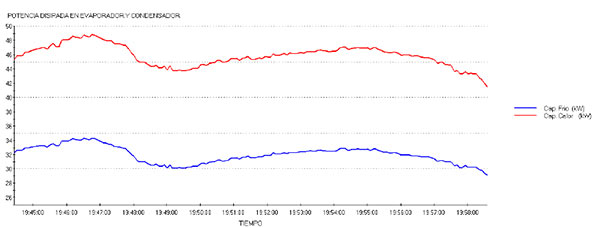

Potencia frigorífica/calorífica con R-407A
click en la imagen para ampliar

1.3.2 - Potencia frigorífica/calorífica con R-442A

En este caso, la potencia frigorífica media se sitúa alrededor de los 35-40KW y la calorífica alrededor de 50-60KW.

Potencia frigorífica/calorífica con R-442A
click en la imagen para ampliar

Conclusiones:

REFRIGERANTER-507R-407FR-407AR-442A
POTENCIA FRIGORÍFICA (KW)30323235-40
POTENCIA CALORÍFICA (KW)45474650-60



1.4 - Comparación de presiones/temperaturas de condensación de los refrigerantes.

Veamos ahora la relación entre las presiones y temperaturas de condensación de los cuatro refrigerantes.

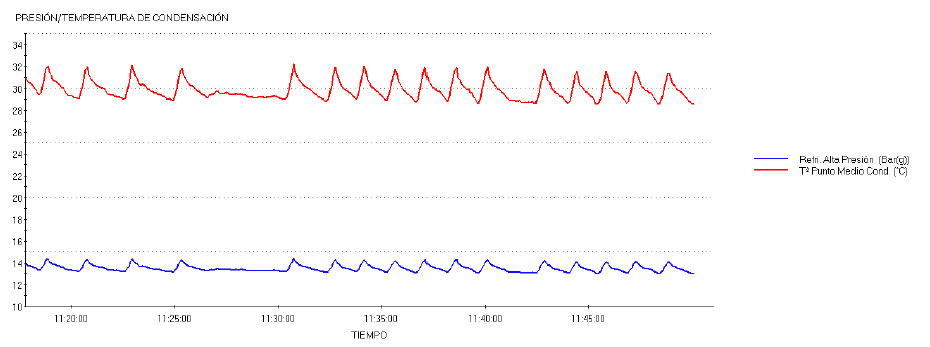

1.4.1- Presión/temperatura de condensación con R-507

La temperatura de condensación es estable alrededor de 30ºC, que corresponde a una HP aproximada de 13.76 bar.

Presión/temperatura de condensación con R-507
click en la imagen para ampliar

1.4.2 - Presión/temperatura de condensación con R-407F

La temperatura de condensación es estable alrededor de 30ºC, que corresponde a una HP aproximada de 13 bar.

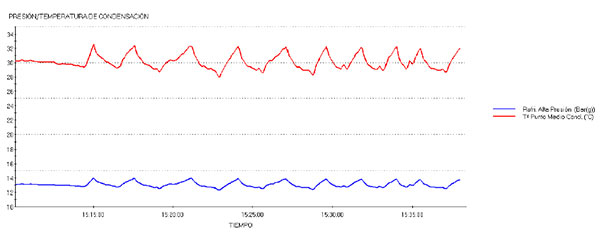

Presión/temperatura de condensación con R-407F
click en la imagen para ampliar

1.4.3 - Presión/temperatura de condensación con R-407A

La temperatura de condensación es estable alrededor de 30ºC, que corresponde a una HP aproximada de 13 bar.

Presión/temperatura de condensación con R-407A
click en la imagen para ampliar

1.4.3 - Presión/temperatura de condensación con R-442A

La temperatura de condensación es estable alrededor de 28.5 ºC, que corresponde a una HP aproximada de 13 bar.

Presión/temperatura de condensación con R-442A
click en la imagen para ampliar

Conclusiones:

REFRIGERANTER-507R-407FR-407AR-442A
PRESIÓN DE CONDENSACIÓN (Bar)14131313
TEMPERATURA DE CONDENSACIÓN (ºC)*30303028.5



NOTA*: nos referimos a la temperatura media de condensación, omitiendo el deslizamiento propio de R-407A, R-407F y R-442A.
