El techo radiante refrescante es una versión del sistema de calefacción por suelo radiante. La diferencia es obvia, uno se instala en el suelo y el otro en el techo. Pero, ¿cómo se ideó el techo radiante?
El techo radiante no surgió a la par que su hermano del suelo, sino que ha tardado bastantes años en llegar a nuestras casas y negocios. Pero como veremos a continuación, era un paso lógico que no debía tardar mucho tiempo en llegar.
Techo radiante refrescante
Evolución del suelo radiante hasta el techo radiante
El suelo radiante es un sistema para la calefacción de viviendas y edificios que tiene ya más de cien años tal y como lo conocemos ahora. Sin embargo, el origen del suelo radiante viene de largo, pues los romanos ya utilizaban algo similar para calefactar los baños públicos y las viviendas de los aristócratas.
No obstante, el suelo radiante se pensó solo para calefacción. Con el paso de los años y la progresiva instalación del suelo radiante en lugares más templados se contempló la posibilidad de usarlo para climatizar. También ayudo la aparición de la bomba de calor en frío, ya que facilitaba el suministro de agua refrigerada para distribuir por el suelo refrescante.
Tuvo que pasar algún tiempo para que los técnicos en climatización idearan el funcionamiento del techo radiante refrescante. Además, la tecnología mejoró lo suficiente para permitir hacer el cambio de suelo a techo. Y este paso era lógico por el simple hecho que el calor tiene a subir, desplazando el aire frío hacia el suelo. Por eso, siempre es mejor difundir el calor desde el suelo, y el frío desde el techo. De esta forma se reparte la calefacción y la refrigeración por toda la estancia.

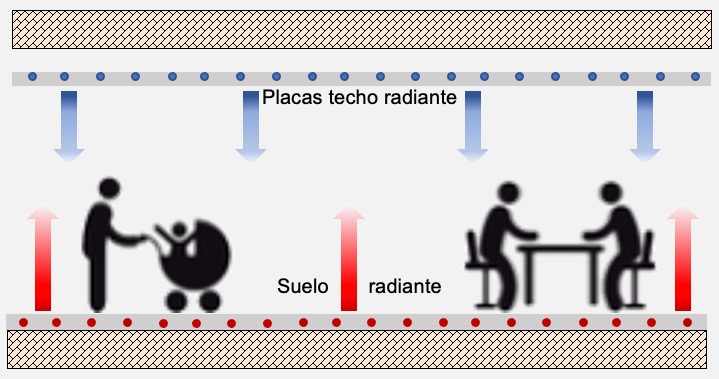

Suelo y techo radiante
A pesar del calificativo que se les da, suelo radiante de calefacción y techo radiante refrescante, su uso es indistinto. Es decir, se han desarrollado modelos de tuberías para suelo o techo radiante que son reversibles y se utilizan en las dos temporadas. En invierno distribuyen calefacción y en verano circula por su interior agua fría para refrescar.
Del mismo modo, un techo radiante se puede usar con agua caliente para el invierno y con fría para el verano. Aunque siempre es más lógico emplear un suelo para calentar y el techo para refrescar. Además, las placas de techo radiante se han diseñado para poder colocarlas en vertical. De este modo se pueden revestir también las paredes con placas radiantes ya preparadas.
Formas de instalación del techo radiante refrescante
Los diferentes fabricantes han trabajado en diversas técnicas de instalación para el techo radiante. Siempre buscando la facilidad y la eficiencia de la climatización, tanto cuando se coloca como después durante su utilización. En el mercado encontramos dos sistemas diferentes que los instaladores pueden aprovechar indistintamente.
✓ Instalación de techo radiante por tubos
Este método de instalación es similar al suelo radiante tradicional. En él se dispone de un rollo de tubo especialmente fabricado para la calefacción y refrigeración por techo radiante. El tubo para el techo radiante se va enganchando en el techo formando una espiral o un circuito, de forma que nunca se cruce el tubo consigo mismo.
En este caso, se deben preparar en el techo unas abrazaderas especiales atornilladas al forjado. Se dejan espacios para el paso de los cables de electricidad para las luces, y en su caso, a las tuberías de distribución del agua sanitaria, según la habitación o estancia en la que estemos instalando el techo radiante. Luego de engancha el tubo a esas abrazaderas, que se han instalado previamente.

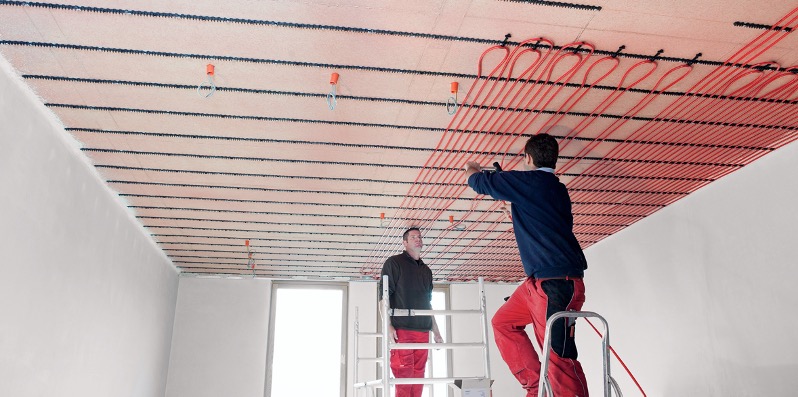

Techo radiante por tubos
Este sistema o modo de instalación de techo refrescante es más engorrosa y necesita de más horas de trabajo por parte de los técnicos de climatización. Sin embargo, tiene ciertas ventajas. La primera, como vemos en la foto anterior, es que en algunas ocasiones que por diseño apenas tenemos espacio entre la parte alta de las ventanas y el forjado. Por ese motivo tenemos que buscar esta solución por el poco espacio que necesita para su montaje. Ya que va directamente anclado al techo de hormigón.
✓ Instalación de techo radiante con placas prefabricadas
La otra opción que han desarrollado muchos fabricantes de material para calefacción y climatización son los módulos de preinstalación. Estos módulos están pensados y diseñados para facilitar el montaje y que suplan el papel de un techo de escayola.
Una placa prefabricada de techo radiante consta de una estructura de aluminio o acero, que da robustez y al mismo tiempo sirve para la sujeción al techo. En la parte superior se suele disponer de una capa de material aislante. Esta manta tiene dos funciones, por un lado, como aislante térmico para asegurar que el calor o frío del techo radiante se difunda hacia abajo. Y, por otro lado, en el caso de ser también aislante acústico, reduce los sonidos que pueden proceder de la planta superior, como ruido de tacones, movimiento de muebles, etc.
Luego encontramos la tubería de distribución del agua fría o caliente. Esta tiene forma de serpentín y se dispone a sus extremos de unos empalmes ya preparados para conectar unas placas con otras, de forma fácil y rápida. Por último, se dispone de una placa decorativa por su parte inferior, para que quede como techo definitivo. En ocasiones se realizan perforaciones a esta placa final, para facilitar la distribución del frío o calor.

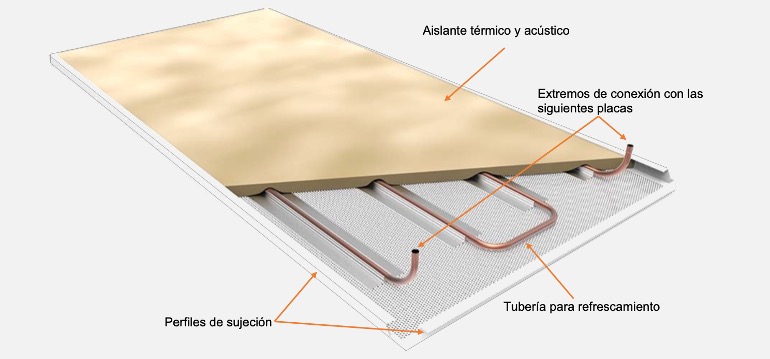

Placa de techo radiante
Evidentemente, este sistema de instalación es mucho más sencillo, ya que el techo radiante refrescante ya está todo preparado. En este caso se debe hacer un estudio de superficie, para distribuir las placas de techo radiante. Para esta tarea los fabricantes han desarrollado placas de diferentes tamaños. Lo que facilita la disposición, como si estuviéramos montando un puzle.
El trabajo a desarrollar es hacer un cálculo y distribución de las placas sobre un plano de la vivienda, oficinas o edificio donde se tiene que instalar. De este modo se mancan los puntos de anclaje al techo y la altura que estos deben tener. Una vez en obra, los técnicos deben ir leyendo el plano y preparando los tornillos de anclaje al techo donde se marca en el diseño.

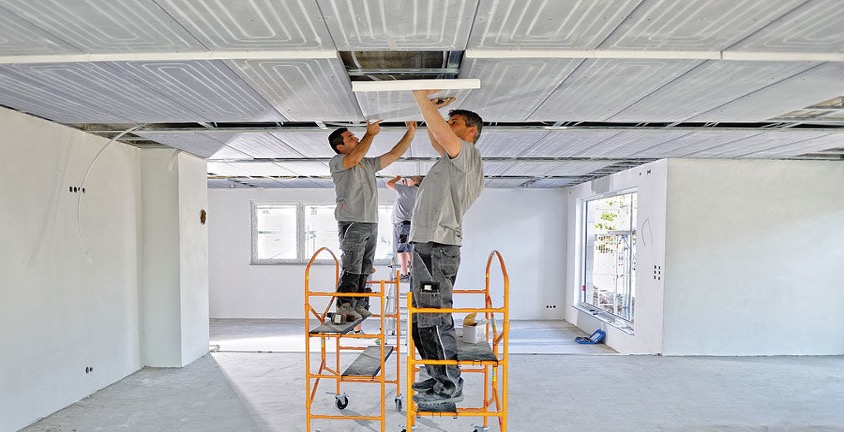

Techo radiante modular
Luego se colocan los soportes verticales, a los que se colgarán las diferentes placas. Por último, se van colocando las placas, conectando los tubos de cada una con las vecinas para que el circuito quede totalmente cerrado al terminar con la última placa de cada estancia.
